感應加熱用 高壓諧振外置型系列
產品說明：
★特點
□阻燃PBT塑殼封裝、阻燃環氧灌封
□具有耐壓高、過電流能力強、溫升低、頻率特性好
□等效串聯電阻小、雜散電感低
□安裝簡便、靈活
★應用場合
□ 廣泛應用于商用電磁灶、工業感應加熱設備等電力電子設備中作諧振電容使用
★技術要求
引用標準 | GB/3984，IEC60110 |
氣候類別 | 40/105/21 |
工作溫度范圍（外殼） | -40℃～105℃ |
電壓范圍 | 2000 VDC～4000VDC |
容量范圍 | 2×0.4μF～2×2μF |
容量允許偏差 | ±5%（J）/±10%（K） |
損耗角正切值 | 7×10-4 |
耐電壓 | 1.5Un（60S，20±5℃） |
絕緣電阻 | ≥5000S(500VDC,60S) |
過電壓 | 1.1Un 30% of on-load-dur.·0 |
1.15Un 30min/day | |
1.2Un 5min/day | |
1.3Un 1min/day | |
1.5Un 100ms every time，1000times during the life of the capacitor | |
最高使用海拔 | 2000m |
預期壽命 | 20 000h（Un，θhs=70℃） |
失效率 | 50FIT |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響

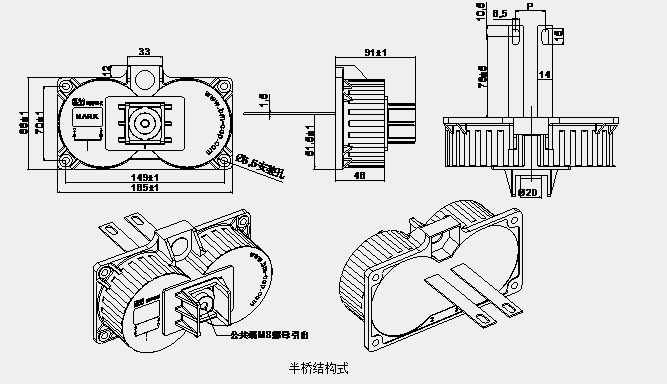

半橋結構式 3000/4000VDC | |||||||
Cn (μF) | P (mm) | Irms@70℃@100KHz（A） | dv/dt (V/μs) | Ipeak （A） | ESR@10KHz(mΩ) | 推薦使用設備功率 (KW) | Part number |
2×0.4 | 22 | 2×40 | 1000 | 400 | 16 | 10~12 | 1GRZ440-2D3000- |
2×0.6 | 22 | 2×50 | 1000 | 600 | 11 | 15~20 | 1GRZ460-2D3000-18 |
2×0.7 | 28 | 2×60 | 1000 | 700 | 9.0 | 15~20 | 1GRZ470-2D3000-11 |
2×0.8 | 28 | 2×60 | 1000 | 800 | 8.0 | 15~20 | 1GRZ480-2D3000-12 |
2×1.0 | 28 | 2×80 | 1000 | 1000 | 6.5 | 25~30 | 1GRZ510-2D3000-13 |
2×1.2 | 28 | 2×100 | 1000 | 1200 | 5.5 | 25~30 | 1GRZ512-2D3000-11 |
2×1.4 | 28 | 2×100 | 1000 | 1400 | 4.5 | 25~30 | 1GRZ514-2D3000-07 |

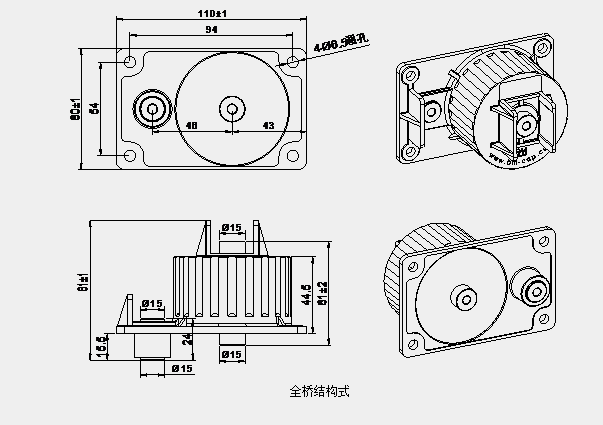

全橋結構式 3000/4000VDC | ||||||
Cn (μF) | Irms@70℃@100KHz（A） | dv/dt (V/μs) | Ipeak （A） | ESR@10KHz(mΩ) | 推薦使用設備功率 | Part number |
0.66 | 60 | 1000 | 660 | 8 | 10~20 | 1GRZ466D3000-01 |
0.90 | 90 | 1000 | 900 | 5 | 20~25 | 1GRZ490D3000-04 |
1.05 | 100 | 1000 | 1050 | 4.5 | 20~25 | 1GRZ5105D3000-02 |
